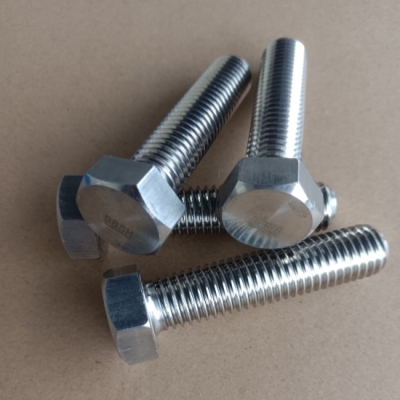

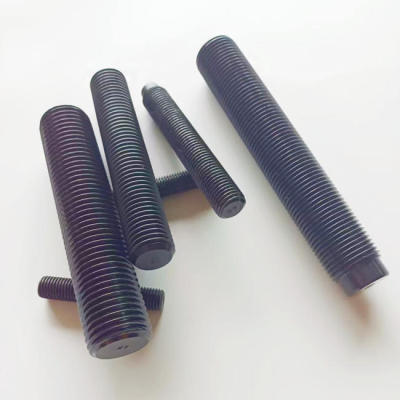

SH/T 3404石油化工用螺栓、螺柱,有双头螺柱:两端带螺纹,中间为光杆,适用于大多数法兰连接;全螺纹螺柱:通体螺纹,功能与等长双头螺柱类似;六角头螺栓:外六角头,通常采用粗牙螺纹,公制标准,拆装方便。
规格M10*30-M64*1000,材质:Q235、35钢、35CrMoA、25Cr2MoVA、0Cr18Ni9、0Cr17Ni12Mo2、A193 B8Class2、A193 B8MClass2、A193 B7、A193 L7等,常用的合金钢(35CrMoA、25Cr2MoVA)材料,强度高,耐高温性好(高使用温度可达500°C以上),适用于大多数高温高压工况。
螺母:通常配套使用SH/T 3404标准规定的2型(加厚型)螺母,如8.8级螺柱配8级螺母,10.9级螺柱配10级螺母。加高设计能提供更多的螺纹咬合圈数,耐疲劳,不易脱扣。垫圈:配套使用SH/T 3404标准规定的垫圈。
应用场景石油炼制装置:常减压、催化裂化、加氢裂化等装置的管道法兰连接。化工设备:反应器、塔器、换热器、高压容器的人孔、手孔及管道法兰。长输管线:石油、天然气管线站场内的法兰连接。液化天然气:低温法兰连接(需配套低温材料,如A320 L7)。煤化工:气化、净化等工段的高压高温法兰。
材料和机械性能要求严格,确保在苛刻工况下不发生脆性断裂或塑性变形。材料(如35CrMoA)在高温下强度衰减慢,抗蠕变和应力松弛性能好。
与其他标准对比
标准 SH/T 3404 GB/T 9125 ASME B18.31.2
行业 石油化工 通用机械、国标法兰体系 石油、化工(美标体系)
压力体系 国标PN系列 国标PN系列 美标Class系列(150#~2500#)
螺母偏好 推荐2型(加高)螺母 无特殊规定 常用重型螺母(Heavy Hex Nut)
材料要求 侧重高温合金钢 通用碳钢、合金钢 遵循ASTM标准(如A193 B7)
