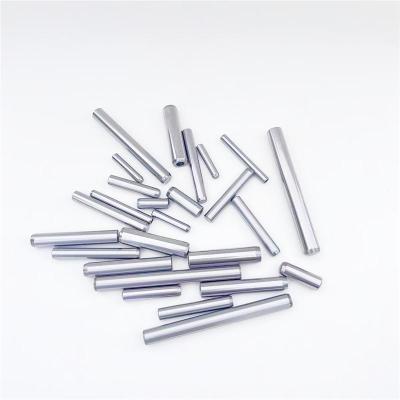

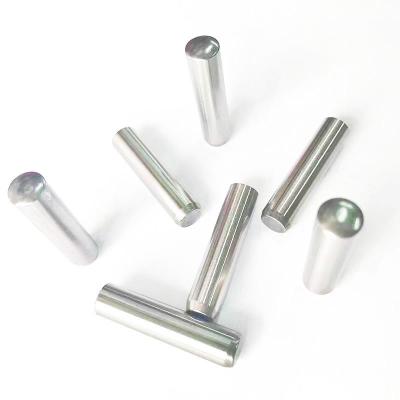

DIN 6325圆柱销,圆柱形,直径公差通常为m6,材质轴承钢(淬火硬度HRC58-62)、不锈钢,规格1.5*4-20*150,两端均有倒角便于安装。
DIN6325圆柱销主要用于定位、固定零件和传递横向力或扭矩。确保两个或多个零件之间的相对位置精确无误,是模具、夹具和精密机械中常见的应用。作为紧固件,连接两个带通孔的零件,如连杆机构、齿轮与轴的固定。
用于承受剪切力,例如在轻载情况下传递扭矩。在某些情况下可作为安全销使用,当过载时被剪断以保护核心设备。
应用行业:机械制造:机床、自动化设备、机器人。汽车工业:发动机、变速箱、底盘部件。模具行业:注塑模、冲压模的导柱和定位。通用设备:家具、自行车、农业机械。
直径公差 (m6) 确保了紧密的配合和精确的定位。能够承受较大的横向剪切力。通过压入配合孔中,安装便捷可靠。
虽然采用过盈配合,但必要时仍可用合适的工具(如冲头)敲出,实现拆卸和更换。
与其他销钉的对比
类型 DIN 6325 圆柱销弹性圆柱销 (DIN 1481) 锥销 (DIN 1)
工作原理 依靠过盈配合固定 靠自身的弹性变形胀紧在孔中 依靠锥度自锁固定
精度 高 中 高
可拆卸性 可拆卸,但可能损伤孔壁 易于拆卸和重复使用 易于拆卸和重复使用
对孔的要求 高精度铰孔 钻孔即可 需铰锥孔
主要用途 精确定位、传力 紧固、连接、定位 精确定位、频繁拆卸的场合
